ไฟฟ้ากระแสสลับ

ไฟฟ้ากระแสสลับ







Michael Faraday ไมเคิล ฟาราเดย์








นักวิทยาศาสตร์ที่ได้รับการศึกษาน้อยและยากจน มีชีวิตอยู่ในสลัม แต่รักในการอ่านหนังสือ และชอบไปฟังการบรรยายของนักวิทยาศาสตร์สำคัญๆเสมอ จนได้เป็นลูกศิษย์ของเซอร์ฮัมฟรีย์ เดวี

ไมเคิล ฟาราเดย์ เกิดเมื่อวันที่ 22 กันยายน ปี ค.ศ.1791 เป็นบุตรของช่างเหล็กชาวอังกฤษ เนื่องจากฐานะไม่สู้ดี เขาจึงได้รับการศึกษาน้อย ยังไม่ทันเรียนสำเร็จก็ต้องออกจากโรงเรียนกลางคัน และใช้ชีวิตอยู่ในสลัมแห่งหนึ่งไม่มีวี่แววว่าจะเติบโตขึ้นเป็นนักวิทยา ศาสตร์ที่มีชื่อเสียงไปได้
เมื่อมีอายุ ได้ 13 ปี ไมเคิลก็ไปทำงานเป็นเด็กส่งหนังสือพิมพ์ และทำงานเย็บปกหนังสือในร้านขายหนังสือด้วย จากการงานนี้ทำให้เขามีใจรักหนังสือและหาโอกาสอ่านอยู่เสมอ โดยเฉพาะหนังสือที่เกี่ยวกับวิชาไฟฟ้าที่เขาสนใจที่สุด และก็ลองทำการทดลองดูด้วยตนเอง และหาโอกาสไปฟังการบรรยายของเซอร์ฮัมฟรีย์ เดวี ซึ่งเขาจะไปฟังทุกครั้ง และส่งจดหมายแสดงความประสงค์ที่จะขอไปเป็นเด็กรับใช้ของเซอร์ฮัมฟรีย์
เซอร์ฮัมฟรี ย์ เดวีย์ เห็นชายหนุ่มมีความสนใจอย่างแรงกล้า จึงรับเข้าทำงานเป็นคนล้างเครื่องมือวิทยาศาสตร์ในห้องเครื่องมือ ทำให้เขามีโอกาสศึกษาวิชาทางวิทยาศาสตร์จากเซอร์ฮัมฟรีย์ จนเกิดความชำนาญ จนได้รับหน้าที่เป็นผู้ช่วยและติดตามท่านเซอร์ไปในการเดินทางไปบรรยายทุก ครั้ง

ในปี1821 ขณะที่ฟาราเดย์ได้ทำการทดลองเรื่องแม่เหล็กไฟฟ้า เขาก็พบปรากฏการณ์อย่างหนึ่งที่กระแสไฟฟ้าเดินตามเส้นลวดแล้วทำให้เกิดอำนาจ แม่เหล็กรอบๆเส้นลวด กระแสนี้เมื่อนำเอาเข็มแม่เหล็กไปวางไว้ใกล้ กระแสนี้ก็จะหมุนไปเรื่อยๆ ด้วยหลักอันนี้ ฟาราเดย์จึงทดลองประดิษฐ์ไดนาโมเล็กๆขึ้น อันเป็นต้นกำเนิดของไดนาโมที่ใช้กันอยู่ในปัจจุบัน
ไมเคิล ฟาราเดย์ ล้มป่วยเป็นโรคความจำเสื่อมในบั้นปลายของชีวิต และถึงแก่กรรมเมื่อ ปี ค.ศ. 1867 ที่แฮมป์ตันคอร์ท เมื่ออายุได้ 76 ปี



การกำเนิดไฟฟ้ากระแสสลับ

ค่าของแรงดันไฟฟ้ากระแสสลับจะเกิดขึ้นมากหรือน้อยนั้น ขึ้นอยู่กับตำแหน่งของขดลวดตัวนำขณะหมุนตัดกับเส้นแรงแม่เหล็กในสนามแม่เหล็กนั้น ถ้าทิศทางการเคลื่อนที่ของขดลวดตัวนำตั้งฉากกับเส้นแรงแม่เหล็ก แรงดันไฟฟ้าที่เกิดขึ้นจะมีค่าสูงสุดและจะมีค่าน้อยลง เมื่อทิศทางการเคลื่อนที่ของขดลวดตัวนำตัดกับเส้นแรงแม่เหล็กในมุมน้อยกว่า 90๐ และจะมีค่าเป็นศูนย์เมื่อขดลวดตัวนำวางขนานกับเส้นแรงแม่เหล็ก




จะเห็นว่าใน 1 วัฎจักรของการหมุนขดลวดตัวนำ คือ หมุนไป 360๐ ทางกลน้ำจะเกิดรูปคลื่นไซน์ 1 ลูกคลื่น หรือ 1 วัฎจักร ถ้าขดลวดตัวนำนี้หมุนด้วยความเร็วคงที่และสภาพของเส้นแรงแม่เหล็กมีความหนาแน่นเท่ากันตลอด รอบพื้นที่ของการตัดแรงดันไฟฟ้าสลับรูปคลื่นไซน์ที่จะมีค่าคงที่และถ้ามีการหมุนของขดลวดต่อเนื่องตลอดไป จะทำให้เกิดจำนวนรอบของแรงดันไฟฟ้าเหนี่ยวนำต่อเนื่องกันไป นั่นคือการเกิดแรงดันไฟฟ้ากระแสสลับ









ค่าแรงดันไฟฟ้ากระแสสลับชั่วขณะ

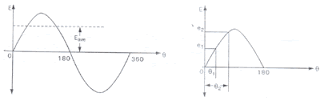

ค่าแรงดันไฟฟ้ากระแสสลับชั่วขณะ คือ ค่าของแรงไฟฟ้ากระแสสลับรูปคลื่นไซน์ ที่เราวัดได้ในแต่ละมุมของการหมุนของขดลวดตัวนำในเครื่องกำเนิดไฟฟ้า โดยมุมของการเคลื่อนที่นี้วันเป็นองศา ซึ่งค่าของแรงดันชั่วขณะสามารถหาได้จากสมการ

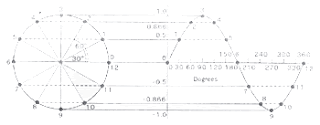

เมื่อแบ่งการหมุนของขดลวดตัวนำใน 1 วัฎจักร (360๐) เมื่อคำนวณค่าแรงดันชั่วขณะที่เกิดขึ้น ณ มุมต่างๆ ตั้งแต่ตำแหน่ง 0 ( 0 องศา) ตำแหน่ง 1 (30 องศา) และตำแหน่ง 2, 3, 4 จนถึงตำแหน่งที่ 12 โดยเพิ่มค่ามุมทีละ 30๐ เราจะได้รูปคลื่นไซน์ของแรงดันไฟฟ้าสลับที่เกิดขึ้นมีขนดดังรูป









ความถี่และคาบเวลาของไฟฟ้ากระแสสลับ



ความถี่ของกระแสสลับ (Frequency ตัวย่อ f) หมายถึง จำนวนวัฏจักรของการเกิดรูปคลื่นไซน์ต่อเวลา 1 วินาที




ถ้าเกิดรูปคลื่นไซน์ 2 วัฏจักรต่อเวลา 1 วินาที ก็แสดงว่าไฟฟ้ากระแสสลับที่เกิดขึ้นมีความถี่ 2 วัฏจักรต่อเวลา 1 วินาที หรือเรียกแทนในหน่วยเฮิรตซ์ (Hz) หรือความถี่ไฟฟ้ากระแสสลับ 50 เฮิรตซ์ ก็คือการเกิดรูปคลื่นไซน์จำนวน 50 วัฏจักรต่อเวลา 1 วินาที และจากรูป 4.2 รูปคลื่นไซน์นี้มีความถี่เท่ากับ 1 เฮิรตซ์ เป็นต้น




ความถี่และคาบเวลาของไฟฟ้ากระแสสลับ


ค่าต่างๆ ที่สำคัญของรูปคลื่นไซน์ นอกจากความถี่และคาบเวลานั้นมีอีก 4 ค่า คือ ค่าสูงสุด(Maximum) ค่ายอดถึงยอด(Peak-to-Peak) ค่าเฉลี่ย(Average) และค่าใช้งาน(Effective)







ค่ายอดถึงยอด วัตถุจากจุดยอดของรูปคลื่นไซน์ด้านบวกจนถึงจุดยอดของรูปคลื่นไซน์ด้านลบ นั่นคือ ค่ายอดถึงยอดเท่ากับ 2 เท่าของค่าสูงสุด
ค่าเฉลี่ย ค่าเฉลี่ยของรูปคลื่นไซน์นั้นเราพิจารณาเฉพาะด้านใดด้านหนึ่ง คือด้านบวกหรือด้านลบเพียงด้านเดียว เพราะถ้าพิจารณาทั้งวัฏจักรจะได้ค่าเฉลี่ยเท่ากับศูนย์ ดังนั้นค่าเฉลี่ยจึงเป็นปริมาณทางไฟตรง พิจารณาตั้งแต่ 0 องศา ถึง 180 องศา

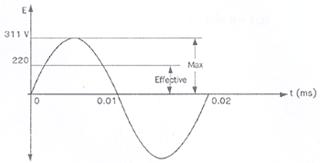

ค่าแรงดันใช้งาน (Effective Voltage) ปกติเมื่อนำมิเตอร์ไฟฟ้ากระแสสลับ เช่น AC.Voltmeter หรือ RMS. Voltmeter ไปวัดแรงดันไฟฟ้ากระแสสลับที่เต้ารับในบ้านจะอ่านค่าได้ 220 V เมื่อนำเครื่องมือวัดรูปร่างของรูปคลื่นไฟสลับ (ไซน์) ดังกล่าว เช่น นำออสซิลโลสโคปไปวัดจะได้รูปคลื่นไซน์
